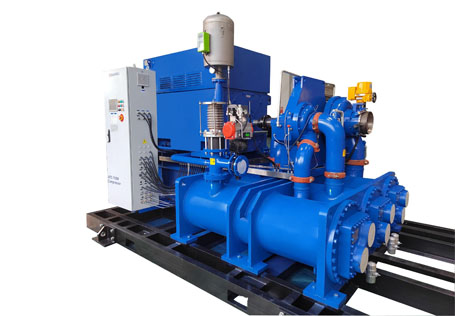

Hanbell ATC系列：
无油离心式空气压缩机
主要参数：
功率段：300～4500 kW
排宇量：70～900 m?/min
事情压力：3.5~25 bar
1.外观雅观大方、整机噪音低、重量轻。
2.自主研发机体 ，AGMA13级齿轮 ，确保了齿轮啮合和传动的高效可靠。
3.进气系统接纳高效过滤器 ，过滤精度抵达1um。
4.管壳式冷却器 ，水走管程 ，气走壳程 ；内外貌防腐处置惩罚 ，具有高传热效率和高耐侵蚀性 ，冷却器芯可以交流 ，便于洗濯。
5.离心机专用润滑油 ，确保齿轮润滑 ；在线可切换过滤器 ，可不� ；婊还似�。
6.接纳入口进气导叶阀 ，可以提供更宽的调理规模 ，响应速率快和控制精度高 ，开度信号和现实开度误差小 ，气流扰动小 ，调理稳固。
7.高效油雾风机：有用避免润滑油氧化 ，电动控制、便于检测 ，处置惩罚精度0.3μm。
8.西门子可编程控制器 ，可实时检测、控制并� ；せ槲裙炭煽康脑诵� ，支持远程DCS ，RS485控制。
9.电气控制接纳品牌电气元件 ，设置尊龙凯时物联网 ，支持电脑或手机APP ，实现对空压机系统远程实时监控 ，轻松实现运行数据盘问,故障预警 ，历史信息存储等功效 ，周全掌握空压机系统的运行状态 ，为您的空压机系统保驾护航。
手艺参数表 | |||||||
| 系列 (Size) | 排气压力 (bar) | 电机功率 (kW) | 容积流量 (m3/min) | 形状尺寸 | 机距净量 (kg) | ||
| L(mm) | w(mm) | H(mm) | |||||
| ATC5400 | 3.5-10 | 300-500 | 70-90 | 3355 | 1870 | 2605 | 9500 |
| ATC7200 | 3.5-10 | 450-630 | 100-120 | 3355 | 1870 | 2605 | 11500 |
| ATC10000 | 3.5-12 | 500-1000 | 120-180 | 3800 | 1950 | 2650 | 12500 |
| ATC15000 | 3.5-16 | 800-1400 | 180-250 | 4200 | 2100 | 2650 | 13500 |
| ATC18000 | 3.5-16 | 1120-1600 | 250-300 | 4500 | 2300 | 2750 | 17800 |
| ATC21600 | 3.5-16 | 1250-2000 | 300-360 | 4600 | 2300 | 2750 | 19500 |
| ATC27600 | 3.5-16 | 1400-2500 | 350-460 | 5500 | 2650 | 2860 | 22100 |
| ATC33000 | 3.5-25 | 1800-3150 | 430-550 | 7100 | 3750 | 3280 | 37500 |
| ATC54000 | 3.5-25 | 2000-4500 | 530-900 | 8230 | 3350 | 3380 | 42500 |
1.标准电压：380V ，6kV ，10kV三相 ，50HZ。 2.本公司持有所有规范之设计修改权力 ，最终规格依机械实体为基准。 | |||||||
